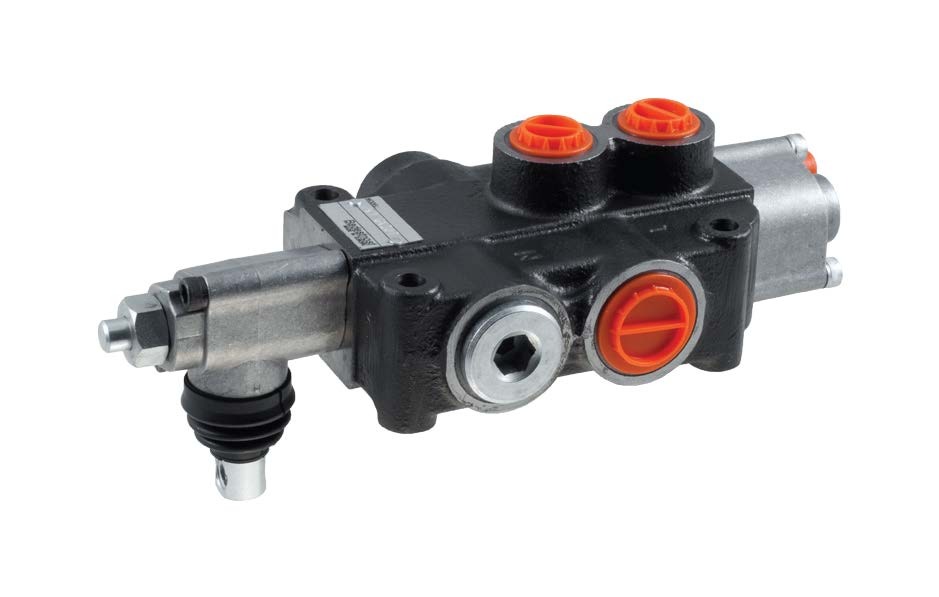

V81KL-MEK - Klapikoneventtiili mekaanisella palautuksella

Tulosta esite
Tuoteryhmissä:

Tuotteen valmistus lopetettu

Tiedot tiivistettynä

Tällä venttiilillä saadaan vivustojen avulla toteutettua
täysin automaattinen halkaisusykli.

Toimintasykli
1. Vivusta vedetään, jolloin se lukittuu ja aloittaa halkaisuliikkeen
2. Halkaisuliikkeen lopussa sylinterin ja käsivivun välinen mekaaninen vivusto vapauttaa karan lukituksen
3. Vipu palautuu suoraan toiseen ääriasentoonsa, jolloin sylinteri suorittaa paluuliikkeen
4. Paluuliikkeen lopussa sylinterin ja venttiilin välinen mekaaninen vaste työntää vipukupin päässä olevaa nuppia siten, että venttiilin kara siirtyy keskiasentoon ja siten vapaakierrolle

  • Sylinterin männän puoli yhdistetään venttiilin A-porttiin (vipua lähempi portti) ja varren puoli venttiilin B-porttiin (jousikupin puoleinen portti)
  • Max. paine 250bar portissa P
  • Max. paine tylinjoissa A ja B 300bar
  • Max. tankkilinjan paine 50bar
Koodi Säätöalue (bar) Max. virtaus (l/min) Työliitännät (BSP) Paine- ja paluuliitännät (BSP) Päävaroventtiili (bar) Pakkauskoko (kpl)
V81KL-MEK   70-140 80 1/2” 3/4” 160 1
